Nedo odsevne nivelmanske late LumiScale



LumiScale

Nivelmanska lata z samo-svetilna črtno kodo se uporablja pri meritvah pod zemljo ali pri gradnji predorov, skratka povsod, kjer je slaba svatloba ali pa je sploh ni. Z upoštevanjem doseženih natančnosti, se LumiScale uvršča med standardne nivelmanske late (DIN 18703) in precizne nivelmanske late (DIN 18717).
LumiScale razdelba se osvetljuje s pomočjo natisnjene electroluminisscentne folije, ki v nasprotju z zunanjo osvetlitvijo, osvetljuje celotno razdelbo. Ta metoda zagotavlja prikaz razdelbe brez sledi senc, ki lahko povzročijo napake pri merjenju. Ergonomsko oblikovan ročaj se nahaja v težišču late in omogoča varčevanje z energijo in udoben prenos iz ene točke na drugo.


Obsežni preizkusi Univerze v Gradcu so pokazali
da so napake merjenj odpravljene zaradi stalno osvetljene razdelbe.
LumiScale je rezultat skupnega projekta podjetja Nedo in
Graz University of Technology (prof. Brunner).

Tehnični podatki:

Razdelba Leica, Sokkia, Topcon ali Trimble črtna koda
Nosilec razdelbe Poliester folija (αTH < 18 ppm/°C)
Natančnost Δl = ±(0,2 mm + 2l*10-4) pri 20°C
Raztezni koeficient nosilca razdelbe (poliester) 23,5 x 10-6 K-1
Samo-svetilna površina 2125 mm x 25 mm
Napajanje NiMH polnilne baterije, 2000 mAh, zamenljive
Čas delovanja baterije pribl. 8 h
Stopnja zaščite IP 54
Dimenzija 2200 mm x 70 mm x 60,5 mm
Okvir late aluminijast profil
Teža pribl. 4.0 kg (z zamenljivimi baterijami)

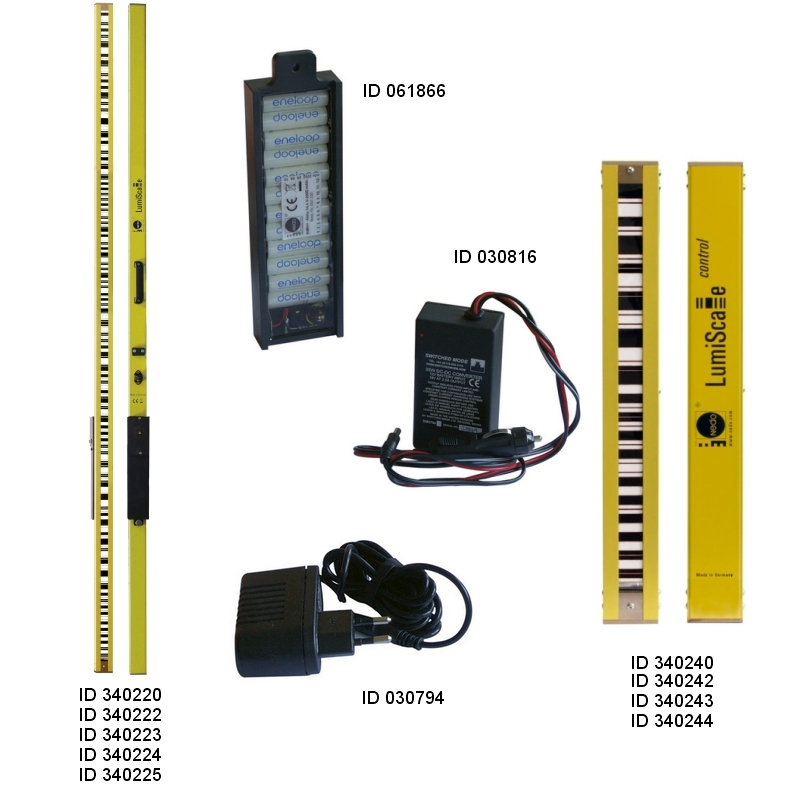

Podatki za naročilo:

ID Model
340220 LumiScale s Trimble črtno kodo
340222 LumiScale z Leica črtno kodo
340223 LumiScale s Topcon črtno kodo
340224 LumiScale s Sokkia črtno kodo
340225 LumiScale z Leica Sprinter črtno kodo

Podatki za naročilo pribora:

ID Model
30816 Napajalnik
30794 Polnilec
60330 Polnilne baterije



LumiScale control

LumiScale control je kratka samo-svetilna nivelmanska lata, ki je bila zasnovan za naloge kontrolnega opazovanja (npr
spremljanje strukture, posedanja ipd). To je kompaktna nivelmanska lata brez prijemal, ki bi lahko bili ovira. LumiScale control v kompletu vključuje napajalni paket in zaščitno vrečo.

Tehnični podatki:

Razdelba Leica, Sokkia, Topcon ali Trimble črtna koda
Nosilec razdelbe Poliester folija (αTH < 18 ppm/°C)
Natančnost Δl = ±(0,2 mm + 2l*10-4) pri 20°C
Raztezni koeficient nosilca razdelbe (poliester) 23,5 x 10-6 K-1
Samo-svetilna površina 430 mm x 23,5 mm
Samo-svetilnost Elektroluminiscentna folija
Napajanje Napajalni paket 12VCD, 3 VA (m = 0.08 kg)
Dolžina priklopnega kabla pribl. 2 m
Potrebna energija pribl. 120mA
Stopnja zaščite IP 54
Dimenzija 500 mm x 58 mm x 28 mm
Okvir late aluminijast profil
Teža pribl. 0.9 kg

Podatki za naročilo:

ID Model
340240 LumiScale Control s Trimble črtno kodo
340242 LumiScale Control z Leica DNA črtno kodo
340243 LumiScale Control s Topcon RAB črtno kodo
340244 LumiScale Control s Sokkia črtno kodo



Primer uporabe:

ID Produkti Dolžina Cena
( brez DDV )
Količina V košarico
340220 Nedo samo-svetilna nivelmanska lata LumiScale s Trimble črtno kodo, zaščitna vreča 2200 mm (1.404,45 €) 1.351,00 €
340222 Nedo samo-svetilna nivelmanska lata LumiScale z Leica DNA črtno kodo, zaščitna vreča 2201 mm (1.404,45 €) 1.351,00 €
340223 Nedo samo-svetilna nivelmanska lata LumiScale s Topcon RAB črtno kodo, zaščitna vreča 2202 mm (1.404,45 €) 1.351,00 €
340224 Nedo samo-svetilna nivelmanska lata LumiScale s Sokkia črtno kodo, zaščitna vreča 2203 mm (1.404,45 €) 1.351,00 €
340225 Nedo samo-svetilna nivelmanska lata LumiScale z Leica-Sprinter črtno kodo, zaščitna vreča 2204 mm (1.404,45 €) 1.351,00 €
030816 Napajalnik (219,75 €) 211,40 €
030794 Polnilec (63,75 €) 62,58 €
061866 Polnilne baterije (302,40 €) 296,38 €
340240 Nedo LumiScale control s Trimble črtno kodo, zaščitna vreča 500 mm (594,90 €) 572,60 €
340242 Nedo LumiScale control z Leica DNA črtno kodo, zaščitna vreča 501 mm (594,90 €) 572,60 €
340243 Nedo LumiScale control s Topcon RAB črtno kodo, zaščitna vreča 502 mm (594,90 €) 572,60 €
340244 Nedo LumiScale control s Sokkia črtno kodo, zaščitna vreča 503 mm (594,90 €) 572,60 €
