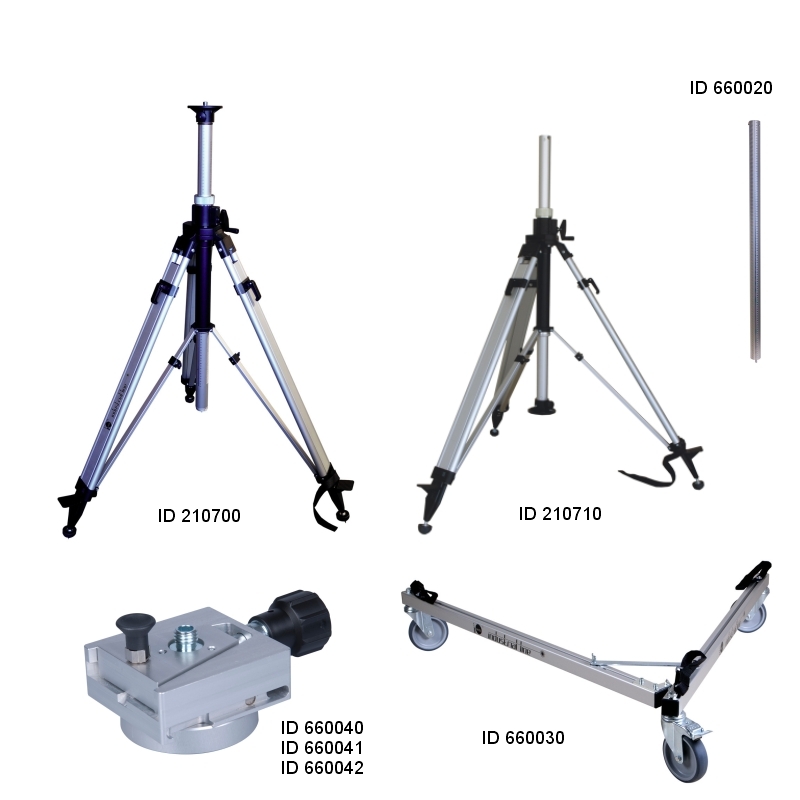

Nedo industrijska linija stativov






Stativi za laserske skenerje

Za razliko od rotacijskih laserjev, ki jih na stativ navadno pritrdimo enkrat dnevno in potem dolgo časa na spreminjamo njihove pozicije, zahtevajo laserski skenerji stative, ki omogočajo pogosto dviganje in spuščanje težkih laserskih skenerjev. Pri delu z laserskimi skenerji se stativi soočajo z večjo težo, kar pozna v obrabi stativa, še posebej na pogonu za spreminjanje višine glave stativa. Linija Industrial predstavlja novo serijo stativov, ki so prilagojeni posebnim zahtevam dela z laserskimi skenerji in drugimi napravami, ki jih smatramo kot velike obremenitve.

Tehnični podatki:

Min. uporabna višina pribl. 1.05 m
Max. uporabna višina pribl. 2.57 m
Zložena dolžina pribl. 1.28 m
Teža pribl. 9.2 kg

Glava stativa

ploska, Ø 110 mm
Število teleskopskih sklopov 1
Nastavljivo območje teleskopa 818 mm
Maksimalna obtežba max 20 kg
Dolžina podaljšanega teleskopa 800 mm

Lastnosti:

  • Robusten posreden pogonski mehanizem s čvrsto ročico za enostaven dvig in spust težkih instrumentov
  • Okrepljen sistem dvigovanja za ekstremno vzdržljivost in večjo obstojnost
  • Zanesljiv navojni sistem dvigovanja
  • Podaljšek teleskopa, ki omogoča na glavo obrnjeno uporabo, n.pr. v jaških
  • Noge stativa so narejene iz močnih aluminijastih profilov z dodatnimi oporniki
  • Gumijasti nastavki za noge, za vse površine
  • Dozna libela za enostavno postavitev
  • Nezlomljiva ročica hitrega zaklopa iz aluminija
  • Kvaliteten nemški izdelek

ID 210700



Stativ z obrnjeno glavo za spuščanje

Nov stativ industrijke linije je bil zasnovan zlasti za uporabo 3D laser skenerjev pri meritvah jaškov. V teh postopkih se
3D laserski skener spusti skozi odprtino jaška v notranjost jaška. Poseben poudarek novega Nedo stativa je njegov zobati stolpec, ki se lahko razteza na skoraj vsako dolžino.
Dodatni zobati elementi se vstavijo v dvižno glavo in se varno povežejo z že vstavljenimi zobatimi elementi s pomočjo inovativnega zaklopa. Dodatno varovalo preprečuje
zobatemu elementu izpad iz dvižne glave stativa.
Industrijska linija dvižnih stativov s posrednim pogonom je namenjena težkim obremenitvam in omogoča premikanje, da brez težav premikamo težke 3D laserske skenerje. Za še
bolj udobno rokovanje je na voljo poseben akumulatorski vrtalnik za priklop na gred dvižnega pogona. Laserski skener lahko tako namestimo na zahtevano delovno višino s pritiskom na gumb. Za premikanje stativa je na voljo tudi čvrst voziček z velikimi kolesi, ki jih je mogoče blokirati.

Tehnični podatki:

Min. uporabna višina pribl. 1.12 m
Max. uporabna višina pribl. 5.00 m
Zložena dolžina pribl. 1.22 m
Teža pribl. 8.9 kg

Glava stativa

ploska, Ø 110 mm
Število teleskopskih sklopov 1
Nastavljivo območje teleskopa 818 mm
Maksimalna obtežba max 20 kg
Dolžina podaljšanega teleskopa 999 mm

Lastnosti:

  • Zelo čvrst dizajn z aluminijasto dvižno glavo
  • Močan, zanesljiv aluminijasti navojni sistem dvigovanja
  • Dodatni oporniki nog za posebno stabilnost
  • Velika matica za sredinsko vpetje dvižnega stolpa
  • Ojačana posredni dvižni pogon
  • Gumijasti nastavki za noge, za vse površine
  • Kvaliteten nemški izdelek

ID 210710




Nastavek za laserske skenerje

Glede na težo, je lahko pritrditev 3D laserskega skenerja s 5/8 '' navojem na glavo stativa težavno. Za lažjo namestitev, so na voljo različni nastavki glede na tip laserskega skenerja. Ti omogočajo varno in enostavno pritrditev na stativ.

Podatki naročila:

ID
660040 nastavek za Faro Focus 3D
660041 nastavek za Leica HDS6200
660042 nastavek za Leica Scanstation P20



Voziček za stative

Čvrst voziček za stative z velikimi vodljivimi kolesi z blokado. Konice stativa se postavijo v poglobljene dele, kjer se noga stativa dodatno zavaruje z prilagodljivim trakom. Enostavno, varno in priročno.
Voziček ima le dve vodili, za lažje manevriranje skozi ozka vrata in omogoča enostaven dostop do laserskega skenerja. Voziček se ob prenosu lahko zloži kar prihrani nekaj prostora.

ID. 660030




Podaljšek stebra

Poseben podaljšek stebra, 1m

ID. 660020




Akumulatorski vrtalnik

Akumulatorski vrtalnik za električno namestitev željene višine.

ID. 660015

ID Produkti Material Cena
( brez DDV )
Količina V košarico
210700 Karbonski Stativ z dvižno glavo za 3D laser skenerje Aluminij (700,00 €) 693,00 €
210710 Stativ z obrnjeno glavo za spuščanje naprave pod nivo terena Aluminij (922,50 €) 889,00 €
660040 Nastavek za Faro Focus 3D Aluminij (200,85 €) 193,20 €
660041 Nastavek za Leica HDS6200 Aluminij (200,85 €) 193,20 €
660042 Nastavek za Leica Scanstation P20 Aluminij (200,85 €) 193,20 €
660030 Postavek za stativ na vozičku Aluminij (477,45 €) 459,06 €
660020 Podaljšek stebra 1 m Aluminij (99,60 €) 95,76 €
660050 Nastavek za Leica prizme za namestitev na obrnjeno glavo stativa Aluminij (39,75 €) 38,22 €
